轴承特征频率计算器
工具介绍：搜索 SKF 轴承型号或手动输入几何参数，自动计算内圈故障频率（BPFI）、外圈故障频率（BPFO）、滚动体故障频率（BSF）、保持架频率（FTF）。
适用类型：深沟球轴承、角接触球轴承、圆柱滚子轴承、调心滚子轴承等。
计算标准：ISO 15242 / ISO 2081 运动学频率公式。

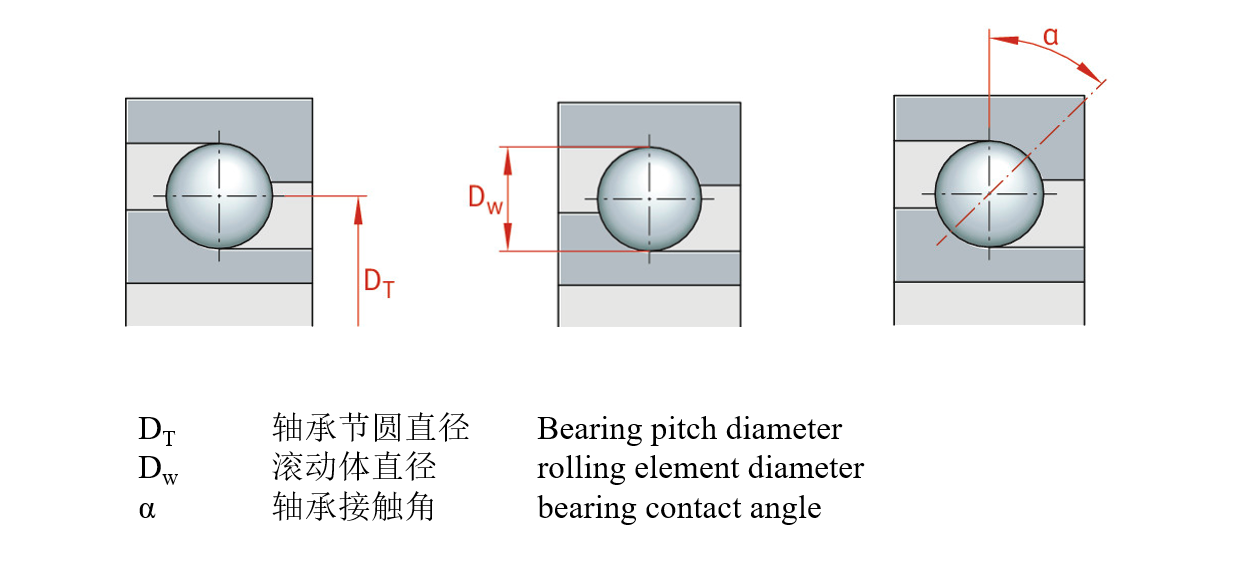

深沟球轴承截面参数标注
🔍 搜索轴承型号
SKF 轴承数据库：加载中... 个型号可用（含完整几何参数）
轴承几何参数
长度单位：
角度单位：
mm
mm
°
个
转速
rpm (转/分钟)
特征频率（内圈旋转 / 外圈固定）
内圈过滚动频率 BPFI
—
外圈过滚动频率 BPFO
—
滚动体自转频率 BSF
—
保持架频率 FTF
—
外圈旋转时保持架频率
—
频带倍率（相对于轴转频）
BPFI / 轴频
—
BPFO / 轴频
—
BSF / 轴频
—
FTF / 轴频
—
输入参数摘要
计算公式
中间变量：
φ = (Dw / Dt) × cos(α)
φ = (Dw / Dt) × cos(α)
特征频率（Hz）：
BPFI = 0.5 × z × (1 + φ) × n / 60
BPFO = 0.5 × z × (1 − φ) × n / 60
BSF = 0.5 × (Dt / Dw) × (1 − φ²) × n / 60
FTF = 0.5 × (1 − φ) × n / 60
BPFI = 0.5 × z × (1 + φ) × n / 60
BPFO = 0.5 × z × (1 − φ) × n / 60
BSF = 0.5 × (Dt / Dw) × (1 − φ²) × n / 60
FTF = 0.5 × (1 − φ) × n / 60
外圈旋转时的保持架频率：
f_cor = FTF × BPFI / BPFO
f_cor = FTF × BPFI / BPFO
符号说明：
• Dt = 节圆直径（滚动体中心所在圆直径）
• Dw = 滚动体（球/滚子）直径
• α = 接触角（载荷方向与径向平面夹角）
• z = 滚动体数量
• n = 轴转速（rpm）
故障频率命名：
• BPFI = Ball Pass Frequency Inner（内圈通过频率）— 内圈故障特征
• BPFO = Ball Pass Frequency Outer（外圈通过频率）— 外圈故障特征
• BSF = Ball Spin Frequency（滚动体自转频率）— 滚动体故障特征
• FTF = Fundamental Train Frequency（保持架频率）— 保持架故障特征
注意事项：
• 以上公式适用于内圈旋转、外圈固定的情况（最常见的安装方式）
• 深沟球轴承接触角 α = 0°（纯径向载荷）
• 角接触球轴承常见 α = 15°、25°、30°、40°
• 滚子轴承的 BSF 公式与球轴承相同（运动学一致）
• 数据来源：Schaeffler medias Bearing Frequency Calculator
• Dt = 节圆直径（滚动体中心所在圆直径）
• Dw = 滚动体（球/滚子）直径
• α = 接触角（载荷方向与径向平面夹角）
• z = 滚动体数量
• n = 轴转速（rpm）
故障频率命名：
• BPFI = Ball Pass Frequency Inner（内圈通过频率）— 内圈故障特征
• BPFO = Ball Pass Frequency Outer（外圈通过频率）— 外圈故障特征
• BSF = Ball Spin Frequency（滚动体自转频率）— 滚动体故障特征
• FTF = Fundamental Train Frequency（保持架频率）— 保持架故障特征
注意事项：
• 以上公式适用于内圈旋转、外圈固定的情况（最常见的安装方式）
• 深沟球轴承接触角 α = 0°（纯径向载荷）
• 角接触球轴承常见 α = 15°、25°、30°、40°
• 滚子轴承的 BSF 公式与球轴承相同（运动学一致）
• 数据来源：Schaeffler medias Bearing Frequency Calculator
